Unutarnji vs vanjski krugovi: Objašnjene ključne razlike

Krugovi, poznati i kao državni prstenovi ili škljotreni prstenovi, bitne su komponente koje se kiliiste za pričvršćivanje dijelova na osovini ili unutar kućišta. Unatoč svojoj maloj veličini, oni igraju kritičnu ulogu u održavanju sklopova na mjestu, posebno u mehaničkim sustavima s rotirajućim ili kliznim dijelovima. Među najčešćim tipovima su Unutarnji krugovi i vanjski krugovi . Iako služe sličnim svrhama - preventiranje bočnog kretanja komponenti - njihov dizajn, funkciju i instalaciju posebno su različiti.

U ovom ćemo članku istražiti Ključne razlike između unutarnjih i vanjskih krugova , uključujući njihovu strukturu, primjenu, metode instalacije i kako odabrati pravu vrstu za svoje potrebe.

Što su krugovi?

Krupi su polufleksibilni metalni prstenovi koji se uklapaju u obrađene žljebove u provrtu (rupu) ili na osovini. Oni djeluju kao mehanički pričvršćivači, sprečavajući komponente od klizanja ili prelaska duž osi. Krugovi se obično izrađuju od opružnog čelika ili nehrđajućeg čelika, nudeći elastičnost i čvrstoću potrebnu za opetovano sastavljanje i rastavljanje.

Krugovi dolaze u raznim dizajnu, ali dvije glavne vrste su:

Unutarnji krugovi - uklopiti se u utor unutar provrta ili kućišta

Vanjski krugovi - uklopiti se u utor s vanjske strane osovine

1. Dizajn i struktura

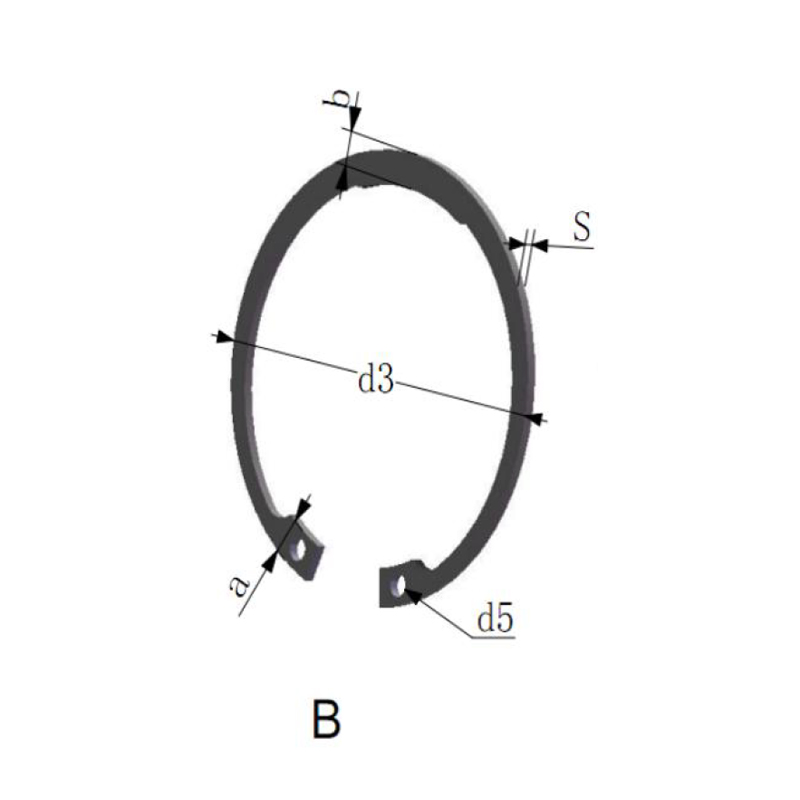

Unutarnji krugovi

Oblikovan da se uklapa u unutarnji promjer cilindrične provrta ili kućišta

Krajevi su obično opremljeni malim rupama ili nosačima za kliješta

Komprimirajte kada je instaliran, primjenjujući vanjski pritisak da se drže na mjestu

Vanjski krugovi

Dizajniran da se omota oko vanjski promjer osovina

Značajka otvorenih krajeva koji se šire tijekom instalacije

Ugovor u utor osovine, vršeći pritisak prema unutra da ostane sjediti

2. Instalacija i uklanjanje

Obje vrste krugova zahtijevaju posebne kliješta, poznate kao plijen za krug ili kliješta za prsten, s vrhovima koji se uklapaju u rupe na krajevima kruga.

Instaliranje unutarnjih krugova:

Koristiti Kljupci unutarnjeg kruga Sa savjetima za otvaranje prema van

Umetnite vrhove u rupe na krugu, obložite prsten i umetnite ga u unutarnji utor provrta

Otpustite kako bi se omogućio da se krug zakuca na svoje mjesto

Instaliranje vanjskih krugova:

Koristiti kliješta vanjskog kruga Sa savjetima za zatvaranje prema unutra

Umetnite savjete, proširite krug i prebacite ga preko osovine u utor

Otpustite da se prsten čvrsto sjedi u položaju

Uklanjanje je jednostavno obrnuto od ugradnje, koristeći istu vrstu kliješta.

3. Prijave

Primarna razlika u aplikacijama ovisi o tome treba li komponentu suzdržati unutar rupe ili na osovini.

Unutarnji krugovi su navikli:

Spriječiti da komponente klize iz provrta ili cilindrična kućišta

Držite ležajeve, rukave ili čahure unutar rupe

Uobičajeno u automobilskim prijenosu, hidrauličkim cilindrima i kućištima zupčanika

Vanjski krugovi su navikli:

Spriječiti dijelove od klizanja rotirajuća osovina ili osovina

Učvrstite zupčanike, remenice ili ležajeve na mjestu

Često se nalaze u električnim motorima, pogonskim osovinama i sklopovima strojnih alata

4. Prednosti i razmatranja

Unutarnji krug Pros:

Štiti komponente unutar zapečaćenih okruženja

Smanjeni rizik od vanjske kontaminacije

Uredan, iscrpljivanje s manje izbočenih dijelova

Vanjski kružni profesionalci:

Lako je pregledati i zamijeniti

Snažno radijalno stisak na rotirajućim osovinama

Često se lakše instalirati u otvorenim sustavima

5. Materijal i premazi

Obje su vrste obično izrađene od:

Čelik od ugljične opruge - izdržljivo, s visokom zateznom čvrstoćom

Nehrđajući čelik -Rezistentna za koroziju za morsko ili prehrambeno okruženje

Fosfatni ili crni oksidni premazi - smanjiti trenje i oduprijeti se koroziji

Opcije obložene cinkom - za dodatnu otpornost na hrđu i vizualni kontrast

Nekim aplikacijama mogu zahtijevati toplinski tretirani krugovi za veći otpor opterećenja ili ne-magnetske legure u osjetljivim okruženjima.

6. Standardi i veličine

Krugovi slijede standardizirane dimenzije prema međunarodnim standardima:

DIN 472 - Unutarnji krugovi za provrte

DIN 471 - Vanjski krugovi za osovine

ANSI/ASME B18.27 - Sjevernoamerički standard Snap Ring Standard

Uvijek odaberite ispravnu veličinu na temelju promjera utora i debljine prstena. Nepravilno dimenzioniranje može dovesti do kvara kruga, što može uzrokovati oštećenje strojeva ili opasnosti od sigurnosti.

7. Odabir između unutarnjih i vanjskih krugova

Kada odaberete krug, pitajte sljedeće:

Je komponenta smještena Unutar kućišta or na osovini ?

Što je Očekivani smjer aksijalnog opterećenja ?

Koliko montažni prostor je dostupan?

Što su okolišni uvjeti (vlaga, temperatura, kemikalije)?

Je Redovito održavanje ili je potrebno rastavljanje?

Za projekte koji uključuju unutarnje i vanjske veze, uobičajeno je koristiti obje vrste krugova Zajedno, svaka služi određenoj funkciji zadržavanja.

Zaključak

Iako sličan u konceptu, unutarnji i vanjski krugovi Poslužite različite svrhe i prilagođeni su različitim dijelovima mehaničkih sklopova. Razumijevanje razlike između njih - kako instaliraju, gdje se uklapaju i kako funkcioniraju - ključno je za osiguravanje sigurnog, sigurnog i učinkovitog dizajna strojeva.

Bilo da radite na industrijskoj opremi, automobilskim sustavima ili preciznim alatima, odabir ispravne vrste i veličine kruga ključno je za održavanje performansi i minimiziranje trošenja tijekom vremena. Kad ste u nedoumici, pogledajte industrijske standarde ili se obratite proizvođaču kako biste pronašli odgovarajuću prikladnu prijavu za vašu prijavu.

Savladavanjem ovih malih, ali moćnih komponenti, inženjeri i tehničari mogu osigurati da rotirajući dijelovi ostanu sigurni, pomicanje komponenti ostaju poravnati, a mehanički sustavi djeluju sigurno i glatko.
