U zamršenom svijetu strojarstva, gdje su pouzdanost i preciznost najvažniji, žigosani krugovi - također poznat kao žigosani potporni prstenovi ili Snap prstenovi - igraju ključnu, ali često podcijenjenu ulogu. Ovi mali, kružni pričvršćivači, obično proizvedeni od tankih metalnih listova pomoću visoko preciznih tehnika žigosavanja, dizajnirani su tako da osiguraju komponente na vratima ili unutar kućišta, osiguravajući aksijalno pozicioniranje bez potrebe za navojnim pričvršćivačima ili složenim obradom.
Za razliku od njihovih kolega oblikovanih žicom, koji su savijeni u oblik, utiskivanje krugova nastaju kroz postupak hladnog formiranja koji omogućava veću fleksibilnost dizajna, čvršće tolerancije i poboljšane karakteristike opterećenja. Njihova sposobnost da se masovno proizvodi s niskim cijenama uz održavanje strukturnog integriteta učinila ih je neophodnim u sektorima automobilskih, zrakoplovnih, industrijskih strojeva i potrošačke elektronike.
Ovaj članak istražuje principe proizvodnje, funkcionalne prednosti, materijalna razmatranja i proširujući primjenu krugova za žigosanje, ističući njihovu sve veću važnost u modernim mehaničkim sustavima.
Proces proizvodnje i strukturni dizajn
Oznake za žigosanje proizvode se korištenjem tehnologije progresivne matrice, u kojoj se ravni lim metala hrani kroz niz alatnih stanica koje režu, formiraju i oblikuju konačnu komponentu s velikom ponovljivošću. Ova metoda omogućuje proizvođačima da proizvode tisuće identičnih dijelova na sat, a istovremeno održavaju tijesnu kontrolu dimenzije.
Ključne značajke dizajna uključuju:
Segmentirane ili konfiguracije punog kruga: Ovisno o aplikaciji, krugovi mogu imati otvoreni jaz za ugradnju ili puni prsten od 360 stupnjeva s podjelom za kompresiju.
Unutarnji ili vanjski profili zadržavanja: Unutarnji krugovi uklapaju se u utore unutar provrta, dok vanjski tipovi sjede na osovini kako bi zadržali komponente.

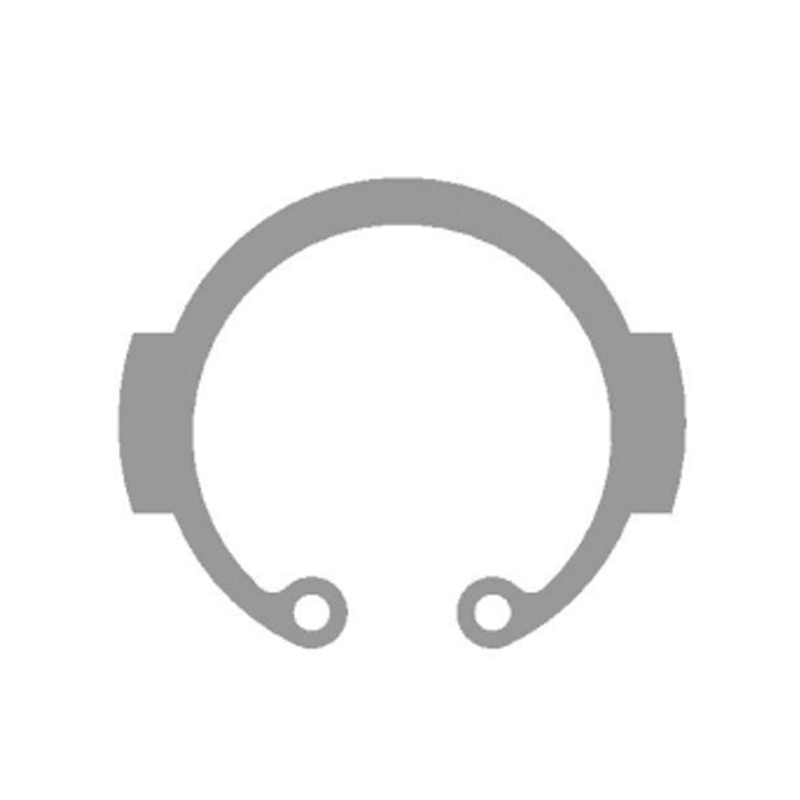

Kartice za zadržavanje ili poklopce: Neki dizajni uključuju male izbočine ili rupe koje omogućuju lako uklanjanje pomoću specijaliziranih kliješta ili alata.
Površinski tretmani: Opcije kao što su cink, oblaganje fosfata ili crni oksid povećavaju otpornost na koroziju i smanjuju trenje tijekom ugradnje.
Očaštena konstrukcija omogućava integraciju u kompaktne sklopove gdje ograničenja prostora čine tradicionalne pričvršćivače nepraktičnim.
Funkcionalne prednosti u odnosu na alternativne metode zadržavanja
U usporedbi s drugim rješenjima za pričvršćivanje poput navojnih matica, ljepila ili žičanih krugova, žičari za žigosavanje nude nekoliko različitih prednosti:
BOLOŠKE PROIZVODNJA: Proces velike brzine obilježavanja značajno smanjuje jedinične troškove, posebno u proizvodnji velikih količina.
Učinkovitost prostora: Dizajnirana za rad u minimalnom aksijalnom prostoru, što ih čini idealnim za minijaturizirane ili gusto pakirane sklopove.
Jednostavnost instalacije i uklanjanja: Za razliku od navoja učvršćivača, oni ne zahtijevaju zatezanje okretnog momenta i mogu se brzo instalirati pomoću automatiziranih ulagača ili ručnih alata.
Visoki opterećenje: Kada se pravilno sjedi u obrađenom utora, ovi prstenovi pružaju pouzdano aksijalno zadržavanje čak i u uvjetima dinamičkog opterećenja.
Otpornost na vibraciju: radijalni stisak utisnutog profila pomaže u održavanju položaja u okruženjima sklonim mehaničkim udarcima ili oscilacijama.
Ove prednosti čine da se utisnite krugove posebno vrijednim u aplikacijama gdje je za održavanje ili popravak potrebno rastavljanje.
Razmatranja odabira i performansi materijala
Materijalni izbor igra glavnu ulogu u određivanju karakteristika performansi utiskivanja. Uobičajene opcije uključuju:
Ugljični čelik: nudi visoku otpornost na čvrstoću i habanje; često se koriste u teškim mehaničkim sustavima.
Nehrđajući čelik (austenitni ili martenzitični razredi): preferirano u korozivnim okruženjima kao što su morska, kemijska prerada ili oprema za prehrambenu hranu.
Fosforna bronca: odabrana za svoju električnu vodljivost i svojstva s malim trećem, obično se nalaze u motornim i ležajevima.
Legure od pozlaćenih: Prevlake poput cinka, nikla ili kroma poboljšavaju korozijsku otpornost i estetiku u vidljivim komponentama.
Svaki odabir materijala mora uzeti u obzir čimbenike kao što su radna temperatura, izloženost vlazi ili kemikalijama i očekivani radni vijek.
Prijave u različitim industrijama
Zbog svoje svestranosti i učinkovitosti, u više industrija široko se usvajaju krugovi žigosanja:
1. Automobilska industrija
Koristi se široko u prijenosu, diferencijalima, upravljačkim sustavima i sklopovima ovjesa za zadržavanje ležajeva, zupčanika i čahura.
2. Industrijski stroj
Integral u hidrauličkim cilindrima, mjenjačima i opremi vođenom motorom gdje su precizno poravnavanje i zadržavanje komponenti kritični.
3. Elektronika i uređaji
Zaposleni u motorima, ventilatorima i rotirajućim komponentama unutar kućnih uređaja i potrošačke elektronike kako bi se osiguralo kompaktno i pouzdano montaže.
4. Aerospace i obrana
Koristi se u sustavima za aktiviranje, mehanizmima za slijetanje i modulima avionike gdje su smanjenje i pouzdanost težine.
5. Medicinski uređaji
Nalazi se u kirurškim instrumentima i dijagnostičkoj opremi gdje su važna jednostavnost sterilizacije i brzog rastavljanja.
Njihova prilagodljivost statičkim i dinamičnim opterećenjima osigurava stalnu potražnju u širokom spektru mehaničkih sustava.
Integracija s pametnom proizvodnjom i automatizacijom
Kako se proizvodni procesi razvijaju prema većoj automatizaciji i preciznosti, utiskivanje krugova sve se više integrira u robotske montažne linije i pametne sustave za pričvršćivanje:
Automatizirani sustavi za hranjenje: Vibracijski dovodnici zdjele i linearni sustavi za staze omogućuju brzo umetanje krugova bez grešaka u podloge.
Tehnologije inspekcije kvalitete: Vision Sustavi i senzori provjeravaju ispravnu instalaciju i orijentaciju u stvarnom vremenu.
Dizajn za proizvodnju (DFM): Inženjeri optimiziraju dimenzije utora za krug i izbor materijala rano u razvoju proizvoda kako bi pojednostavili proizvodnju i smanjili rizike od kvara.
Integracija prediktivnog održavanja: U opremi visoke vrijednosti, ugrađeni senzori prate razinu naprezanja i obrasce trošenja oko komponenti privučenih krugovima kako bi predvidjeli neuspjehe prije nego što se pojave.
Ovi napredak doprinosi većoj propusnosti, poboljšanoj pouzdanosti i smanjenom zastoju u naprednim proizvodnim okruženjima.
Izazovi i ograničenja
Unatoč njihovim brojnim prednostima, žigosavanje nije univerzalno primjenjivo. Ključni izazovi uključuju:
Zahtjevi za obradu utora: Pravilna funkcija ovisi o precizno obrađenim utorama u osovini ili kućištu za parenje, dodajući složenost dizajnu komponente.
Ograničenja opterećenja: Iako su pogodna za umjerene aksijalne sile, oni možda neće biti dobro pod ekstremnim radijalnim ili torzijskim naponima.
Ranjivost korozije: Bez odgovarajućeg prevlaka ili odabira materijala, izloženost vlazi može dovesti do prerane degradacije.
Pogreške instalacije: Nepravilno sjedenje ili oštećenja tijekom instalacije mogu ugroziti zadržavanje i dovesti do kvara sustava.
Pažljivo inženjerstvo i kontrola kvalitete ključni su za osiguravanje dugoročnih performansi.
Inovacije i budući trendovi
Gledajući unaprijed, napori za istraživanje i razvoj koji su u tijeku usredotočeni su na poboljšanje učinkovitosti, izdržljivosti i prilagodljivosti žigosanih krugova:
Napredni površinski tretmani: Nano-kaatings i samo-podmazivači imaju za cilj proširiti radni vijek i smanjiti trošenje.
Integracija aditiva: Eksperimentalna upotreba 3D-tiskanog alata za proizvodnju prototipa i niskog volumena.
Hibridna državna otopina: Kombinacija žigosanih krugova s ljepljivim vezanjem ili prevladavanjem za višenamjensko pričvršćivanje.
Pametni koncepti učvršćivača: razvoj ugrađenih RFID oznaka ili materijala osjetljivih na naprezanje za nadzor stanja i sljedivost.
Ove inovacije odražavaju širi pomak prema pametnijim, otpornijim mehaničkim sustavima pričvršćivanja koji mogu ispuniti zahtjeve inženjerstva nove generacije.
